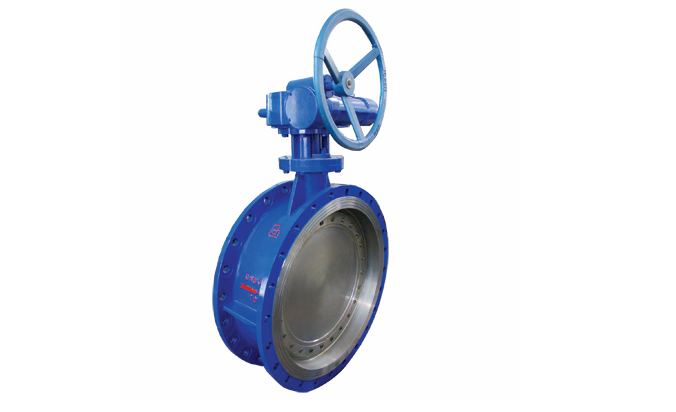

蜗轮法兰蝶阀是一种结构简单的调节阀,也可用于控制低压管道介质的通断。
蝶阀是一种关闭件(蝶板或蝶板)为圆盘的阀门,它绕阀轴旋转来开启和关闭,主要起管道的截流和节流作用。蝶阀的启闭部分是在阀体内绕自身轴线旋转以达到启闭或调节目的的圆盘形蝶板。蝶阀输送发电机、煤气、天然气、液化石油气、城市煤气、冷热空气、化工精炼、发电、环保等工程系统中的各种腐蚀性和非腐蚀性流体介质。管道。用于调节和拦截媒体流。
法兰蝶阀的特点:
1.蝶阀具有结构简单、体积小、重量轻、耗材少、安装尺寸小、切换快、90°往复旋转、驱动扭矩小等特点。它可以调节管道中的介质,具有关闭和开启、良好的流体控制特性以及关闭和密封性能。
2.蝶阀可以输送泥浆,管口处积聚的液体最少。在低压下获得良好的密封。良好的调节性能。
3.蝶板流线型设计,减少流体阻力损失,成为节能产品。
4.连接方式有法兰连接、对接连接、对焊连接、凸耳对接连接。
5.阀杆为通杆式结构,经调质处理后具有优良的整体机械性能、耐腐蚀、抗划伤性能。蝶阀启闭时,阀杆只转动,不作上下运动,因此阀杆填料不易损坏,密封可靠。蝶板上用锥形销固定,延伸端设计用于防止阀门弹出,防止阀杆与蝶板之间的连接意外断开时阀杆坍塌。
涡轮法兰蝶阀的优点
1.启闭方便快捷,省力,流体阻力小。
2.结构简单,体积小,结构长度短,体积小,重量轻,适用于大口径阀门。
3.在低压下获得良好的密封。
4.良好的调节性能。
5.可输送泥浆,管口积液少。
6.密封面材质一般为橡胶或塑料,低压密封性好。
7.全开时,阀座流道有效流道面积大,流体阻力小。
8.启闭力矩小,转轴两侧的铰链板由于介质的作用而基本相同,所以扭矩方向相反,因此启闭需要更多的时间-保存。
法兰蝶阀适用于发电机、煤气、天然气、液化气、城市煤气、冷、热、化工精炼、发电、环保工程系统等多种腐蚀性和非腐蚀性流体介质的管道。保护用于调节和阻止介质流动。
