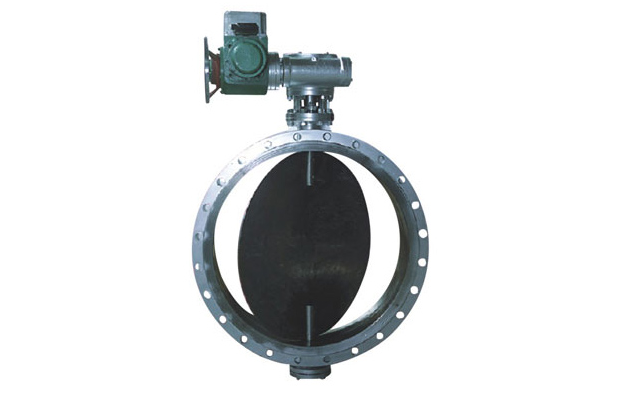

蜗轮法兰蝶阀适用于冶金、化工发电、城市工程、水厂及其他介质如水、油等管道。软密封蝶阀起到阻断流体和调节介质流量的作用。
蜗轮蝶阀工作原理:蝶阀通过旋转涡轮执行器的手柄,带动阀杆蝶板在90度内自由旋转,使蝶阀开启或关闭,达到接通或断开介质的目的.
蝶板采用双偏心,因此蝶板与密封圈之间无滑动摩擦,密封面耐磨,寿命长,密封可靠,使用方便。蜗轮蝶阀的密封圈采用不锈钢材质,具有金属硬密封和弹性密封两大优点,密封性能优良,耐腐蚀,不分低温和高温寿命长。
蜗轮法兰蝶阀主要用于自来水厂、发电厂、钢厂、冶炼厂、造纸、化工、餐饮等系统的给排水,在自来水管道中作为流量调节器使用,特别适用。
蜗轮对夹蝶阀主要技术参数
公称通径 | DNmm50-2000
| ||||
公称压力 | PNMPa | 1.0 | 1.6 | 2.5 | 4.0 |
试验压力 | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 |
密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | |
适用介质 |
水、蒸汽、油品、酸类腐蚀性等 | ||||
适用温度 |
-40℃-600℃ |
查看更多蜗轮蝶阀的产品详情。
